El “Cap de Barbaria” de Balearia

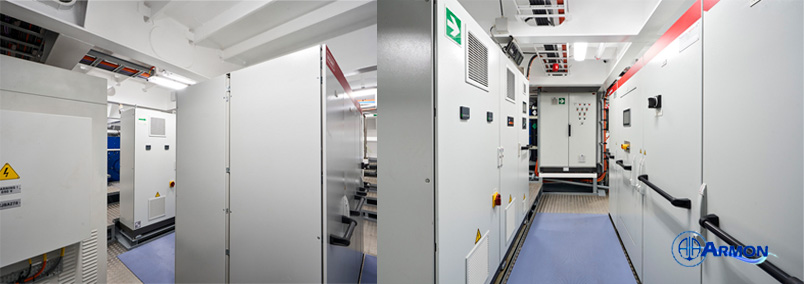

En esta oportunidad Insyte Instalaciones estuvo a cargo de la Instalación y conexionado de la planta eléctrica del "Cap de Barbaria de Balearia" construido por Astilleros ARMON, la cual consta de un cuadro principal de 690V y una red secundaria de 440V con dos transformadores de 500KVA. Esta red secundaria dispone de un cuadro principal 440/230V y un cuadro de emergencia de 440/230V, a través de los cuales son alimentados los consumidores más importantes del buque y los distintos cuadros de distribución y centros de control de motores/ventiladores del “Cap de Barbaria”.

El cuadro principal de 440V dispone de barras partidas y bus-tie, alimentadas cada una por un transformador de 500 KVA 690/440V para la distribución de 440V. De una de las barras cuelga el generador de puerto y de la otra barra la interconexión con el cuadro de emergencia.

Para la distribución de 230V, el buque dispone de dos transformadores de 70 KVA 440/230V, mientras que para la distribución de emergencia se dispone de dos transformadores de 30 KVA 440/230V. La red eléctrica de corriente continua de 24V está destinada a la alimentación de sistemas esenciales como la iluminación de emergencia, luces de navegación, equipos de navegación, radio, etc.

Esta red consta de diversos cuadros de distribución alimentados por fuentes cargadoras y grupos de baterías para casos de emergencia. Además de los cuadros de 440V, 230V y 24V, centros de control de motores, ventiladores, etc. Insyte Instalaciones se ha encargado de toda la instalación y conexionado de los equipos que existentes a bordo, así como de la iluminación, atendiendo a todos los detalles necesarios para el mayor confort de la tripulación.

Finalmente, la planta dispone de toma exterior, que se puede conectar tanto por el costado de babor como de estribor, de una potencia de 168 KW 400V 50Hz. Esta toma exterior provee de suministro al ferry a través de un transformador de 400/690V.

Para ver el artículo completo, publicado por la Revista Buques y Equipos de la Marina Civil pincha en el siguiente enlace: El “Cap de Barbaria” de Balearia.

De esta manera, Insyte Instalaciones demuestra su especialización tanto en la instalación como en el mantenimiento en infraestructuras navales e industriales.
